地坪知道

当前位置:首页 > 新闻 > 地坪知道

地金钢聚氨酯砂浆的施工工艺及处理方法

更新时间:2024-09-09点击次数:683

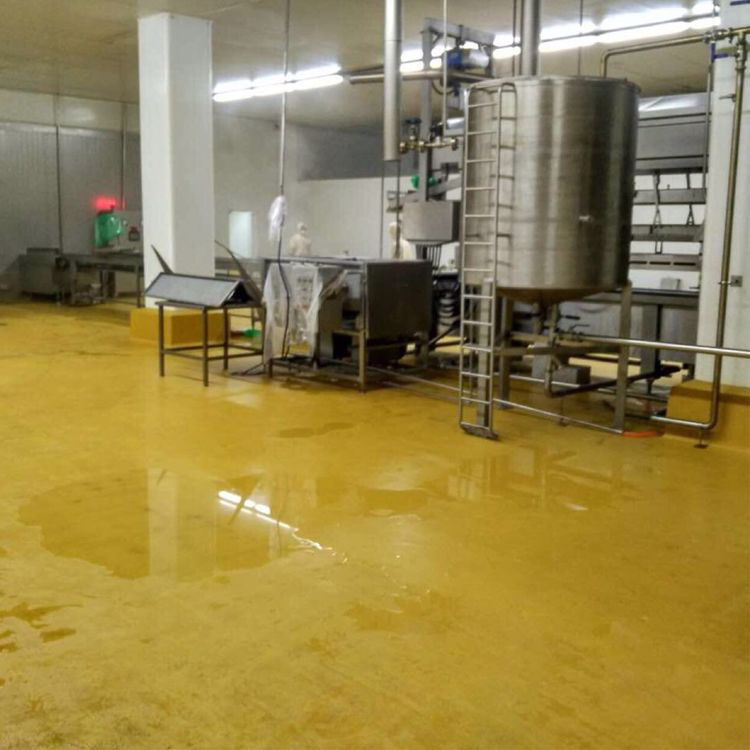

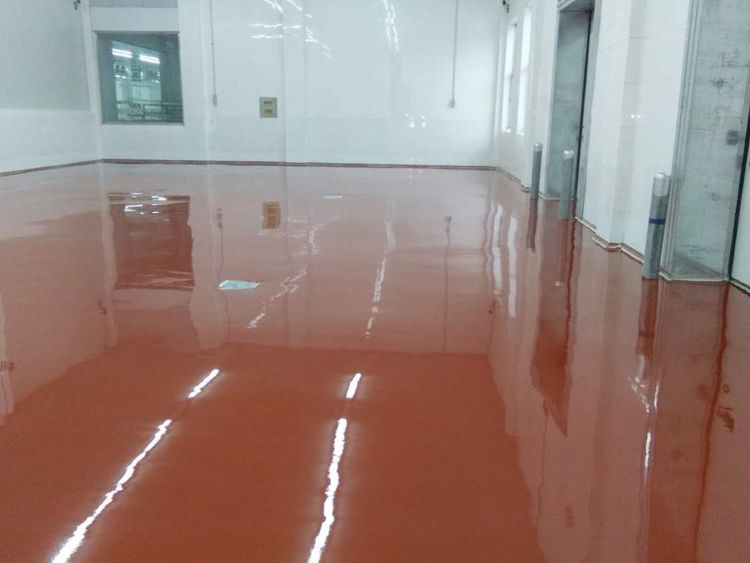

地金钢是聚氨酯地面产品,它是由聚氨酯和无机骨料合成而成,是一种可以在极端工作环境下使用的工业地坪,适用于食品厂各种极端工作环境,地金钢聚氨酯地坪具备以下优秀性能:

    ● 卓越的物理性能和抗化学腐蚀性能

    ●卓越的防水功能

    ● -40to+115℃卓越的耐高温和低温功能

    ● 卓越的防滑功能

    ● 高抗冲击性

● 优异的施工性能



地金钢聚氨酯砂浆的施工工艺及处理方法

一、基层要求及处理
1、防水基层按设计要求用1:3的水泥砂浆抹成1/50的泛水坡度,其表面要抹平压光,不允许有凹凸不平、松动和起砂掉灰等缺陷存在。排水口或地漏部位应低于整个防水层,以便排除积水。有套管的管道部位应高出基层表面20mm以上。阴阳角部位应做成半径约10mm的小圆角,以便涂抹施工。
2、所有管件、卫生设备、地漏或排水口等必须安装牢固,接缝严密,收头圆滑,不得有任何松动现象。
3、施工时,防水基层应基本呈干燥状态,含水率小于9%为宜,施工时防水基层要处于干燥状态,含水率小于9%为宜,其简单测定方法是将面积约1平方米、厚度为1.5-2.0mm的橡胶板覆盖在基层表面上,放置2-3小时,如覆盖的基层表面无水印,紧贴基层一侧的橡胶板无凝结水印,即可满足施工要求。
4、施工前,先以铲刀和扫帚将基层表面的突出物、砂浆疙瘩等异物铲除,并将尘土杂物彻底清扫干净。对阴阳角、管道根部、地漏和排水口等部位应认真清理,如发现有油污、铁锈等要用钢丝刷、砂纸和有机溶剂等将其彻底清楚干净。



二、施工要点
1、将地金钢聚氨酯甲料与专供的乙料按规定比例配合,搅拌均匀后方可使用。小面积的涂布可用油漆刷进行;大面积的涂布,可先用油漆刷蘸底胶在阴阳角、管子根部等复杂部位均匀涂一遍,再用长把滚刷进行大面积涂布施工。涂胶要均匀,不得过厚或过薄,更不允许露白见底。底胶涂布后要干燥24h以上,才能进行防水涂层施工。

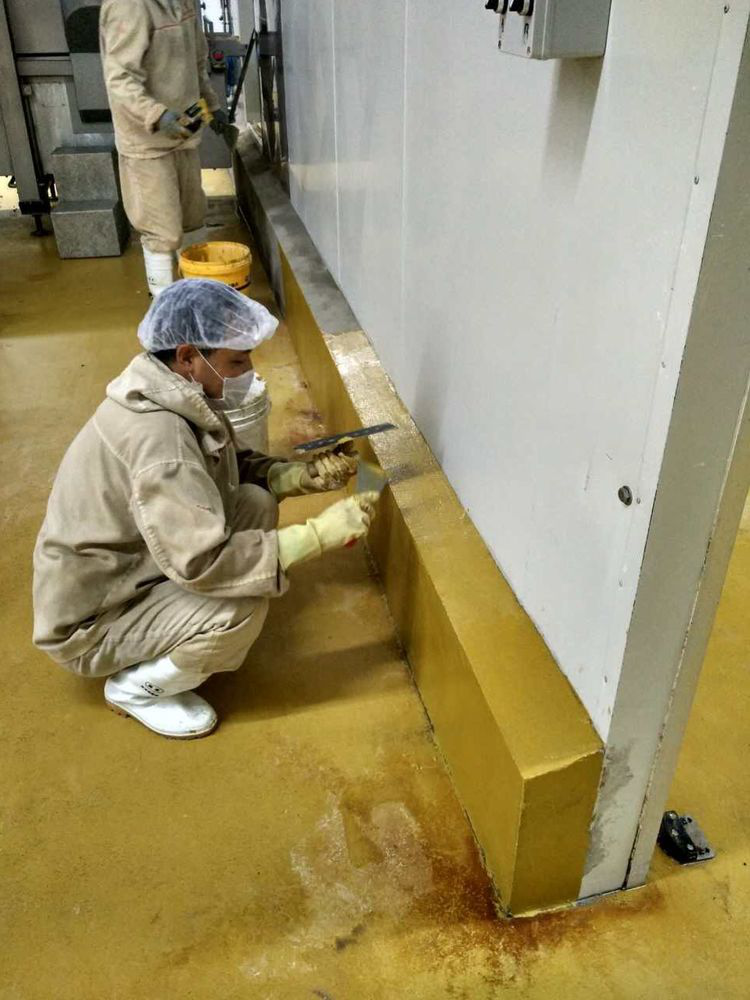

2、根据施工需要用量,将聚氨酯甲、乙料按规定比例配合均匀后,方可使用。在底胶基本固化干燥后,用塑料或橡胶刮板均匀涂刮一层涂料,要求均匀一致不得过厚或过薄,以1.5mm左右为宜。开始涂刮时,应根据施工面积大小,形状和环境,统一考虑施工退路和涂刮顺序。在第一度涂层固化2472h内(以手触不粘为准),再在其表面涂刮第二度涂层,涂刮的方向必须与第一度的涂刮方向垂直。在第二度涂层固化前,在其表面均匀稀撒干净的黄沙(直径为2mm)。
3、当涂膜完全固化后,做蓄水试验,24小时后无渗漏现象即可进行面层铺贴。
三、施工注意事项:
1、当涂料粘度过大,不便进行涂刮施工时,可加入少量二甲苯进行稀释,以降低粘度,加入量不得大于乙料的10%
2、当甲、乙料混合后固化过快,影响施工时,可加入少许磷酸或苯硫酰氯做缓凝剂,但加入量不得大于甲料的0.5%
3、当涂膜固化太慢,影响下道工序时,可加入少许二月桂酸二丁基锡作促凝剂,但加入量不得大于甲料的0.3%
4、如发现乙料有沉淀现象,应搅拌均匀后再使用,以免影响质量。
5、涂刷完毕未达到完全固化前,不允许上人踩踏,否则将损坏防水层,影响防水质量。
6、施工现场要注意通风良好,以防溶剂中毒。
7、施工温度宜在00C以上。

服务热线 400-861-7188
Copyright © 2022 菲凡士耐磨地坪漆品牌 All Rights Reserved.    备案号:鄂ICP备06000325号-17
